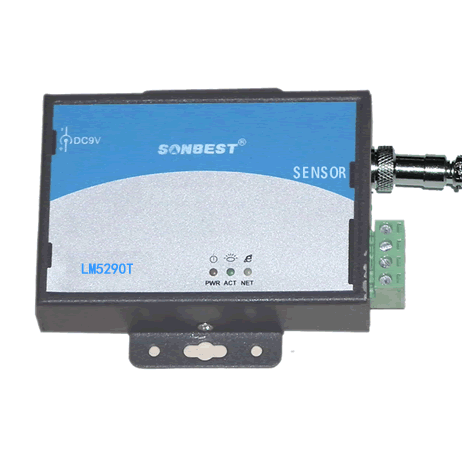

产品介绍
该产品是通过以太网传输数据的集中器。适用于一台或多中RS485变送器采集温湿度、气体等各种状态值，通过一个集中器将数据上传至服务器，支持局域网内、跨网关广域网通信，将分散在各地的数据集中到服务器内。
产品是一款工业级以太网型网关，将单独某一位置的传感器数据通过以太网传输到服务器。利用已架设的以太网网络实现远距离的温度、湿度的采集、存储、数据共享和远程传输，减少现场施工的工程量。
在机房监控系统、电力系统、工业自动化控制、安防工程、医疗卫生监控、农业监控系统、能耗监控系统、环境监测系统、智能家居等领域广泛应用。

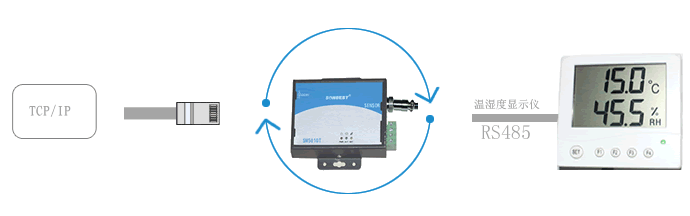

应用方案
技术参数
| 参数 | 技术指标 |
| 温度测量范围 | 由传感器本身决定 |
| 支持传感器 | RS485 MODBUS-RTU |
| 支持传感器个数 | 1-8个 |
| 通道接口 | TCP/IP 以太网 |
| 耗电 | <150mA |
| 存储温度 | -40 - 80℃ |
| 运行环境： | -40℃～+80℃ |
| 外形尺寸 | 见尺寸图 |
接口说明
ST5090B设备自带4个接口，一个是传感器接口，一个是RJ45网络接口、一个电源接口、备用接口。如右图所示： 供电电压建议为6-24V之间：
通讯协议
产品基于以太网接口，使用的是MODBUS-RTU协议，内部通讯波特率为9600，8，n，1
上位机发送命令（都是十六进制）:
[设备地址][命令号][00][00][00][02][CRC低8位][CRC高8位]
意义如下：A、设备地址：传感器自带的ID地址。
B、命令号：0x03。
C、CRC校验，读取个数高8位、低8位。
举例：查询1#传感器数据：[01 03 00 00 00 02 C4 0B]
传感器回复：[01 03 04 05 8D 16 6E E5 58]
传感器响应格式：
[设备地址][功能号] [数据长度][数据1][数据2][CRC低8位][CRC高8位]
上例查询回复中：01表地址1，前面一个03为功能码，表示数据查询，后一个04表共有两个数据，第一个数据为05 8D 折成10进制即为：1421,因传感器分辨率为0.01,该值需除以100,即实际温度值为14.21度，同理：16 6E 为湿度值，十进制数据为：5742，湿度值为57.42
为方便查询：1-5#查询的命令为：
查询1#传感器命令(十六进制)：01 03 00 00 00 02 C4 0B
查询2#传感器命令(十六进制)：02 03 00 00 00 02 C4 38
查询3#传感器命令(十六进制)：03 03 00 00 00 02 C5 E9
查询4#传感器命令(十六进制)：04 03 00 00 00 02 C4 5E外形尺寸

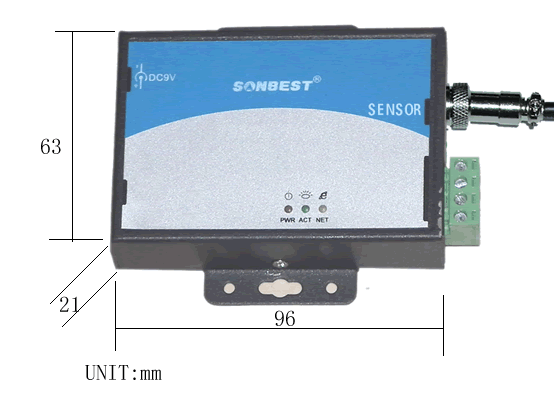

外形尺寸

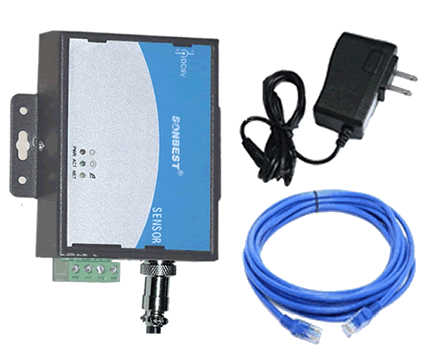

基本配件
